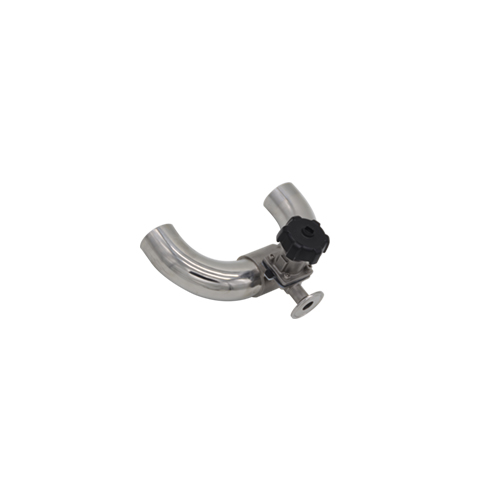

U型隔膜阀
U型一体式隔膜阀按生产工艺在管道上进行采样及做水点使用，阀门安装在环形管道上使用，保证其水点做到无滞留。常规状态下为封闭，此时膜片紧贴阀体内腔，关闭着管道的路径。通过手轮或执行装置带动阀杆上下运动，球形膜片向上弯曲，从而使阀门形成导通状态，则可实现清洗和开启的目的。膜片把下部阀体和上部阀腔隔开。使位于膜片上部的阀杆、阀芯等零件不受介质的腐蚀，省去了填料密封的结构，且不会产生介质泄露，优化了阀体设计，使清洗液排泄，不会形成滞留现象。设计特点：物料接触部位为316L材质，其他部位为304材质，密封为EPDM+PTFE 工作压力：10bar
